一、高壓熔斷器的作用及種類

熔斷器是最簡單和最早采用的一種保護電器,并兼有開關的作用。常和被保護的電氣設備串接于電路中使用。當電路中流過短路電流時,利用熔件產生的熱量使本身熔斷,從而切斷電路起到保護電氣設備、縮小事故范圍的作用。

熔斷器可分為限流和不限流兩大類。在熔件熔化后,其電流未達到最大值之前就立即減小到零的熔斷器稱為限流熔斷器。這種熔斷器中裝有特種滅弧物質(如一定粒度的石英砂)或熔件熔斷時產生特種滅弧介質(如產氣纖維管在電弧高溫下分解出的氫氣等),故具有很強的滅弧能力。如 RN1、RN2型高壓熔斷器等。

在熔件熔化后,電流幾乎不減小,繼續增至最大值,電流經一次或幾次過零后,電弧才熄滅切斷電路的熔斷器稱為不限流熔斷器。這種熔斷器中無特殊的滅弧介質,或熔件熔斷時不產生特種滅弧介質,僅靠熔斷時產生電弧使熔件熔化.從而拉長電弧最后使電弧熄滅,故滅弧能力較弱熔斷時間較長。如低壓熔斷器中的 RC型熔斷器等。

二、熔斷器的結構

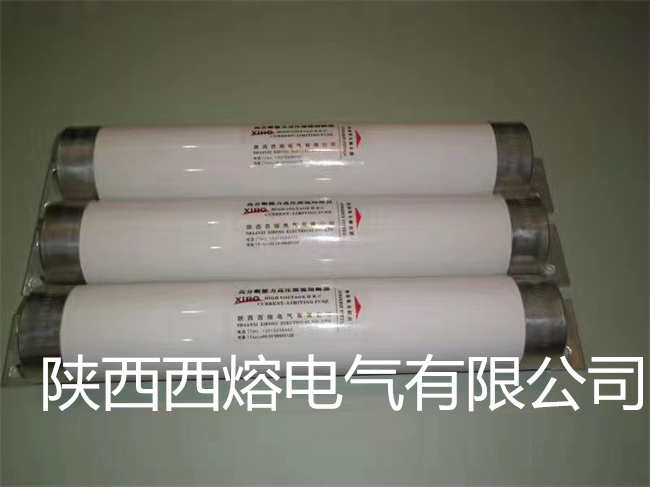

1.外殼(又稱熔件管)

熔斷器的熔件管有瓷、膠木、產氣纖維等幾種。瓷熔件管內一般充有石英砂,用于限流熔斷器,膠木熔件管一般用于不限流熔斷器。

2.熔件(又稱熔絲)

熔件用不同材質的金屬(如銅、鉛、錫、鋅等)制成不同形狀不同截面,以通過不同的額定電流。如絲狀、片狀、柵狀等。

3.金屬觸頭及觸頭座

熔件管兩端裝有金屬觸頭(兩觸頭間用熔件電連接),并與觸頭座相配合。一般由銅材料制成。它們允許通過的最大工作電流稱為熔斷器的額定電流。在使用熔斷器時,應使熔件的額定電流小于或等于熔斷器的額定電流。

4.支持絕緣子及底座

支持絕緣子固定在底座上,用于安裝固定金屬靜觸頭座及熔件管。低壓熔斷器一般無支持絕緣子,觸頭座直接安裝在底板上。

三、高壓熔斷器的安裝

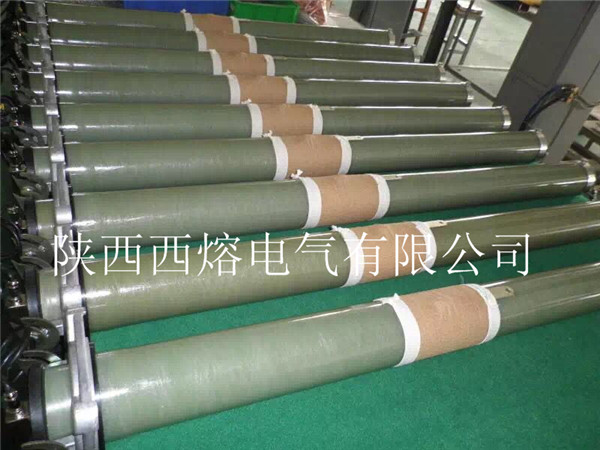

目前,變配電所使用的高壓熔斷器大都是RN1、RN2型高壓熔斷器,對高壓熔斷器的安裝應符合下列要求:

1.安裝后的高壓熔斷器牢固、可靠,符合設計要求。

2.底座、支持絕緣子無變形、裂紋。

3.熔絲管與鉗口接觸良好,

4.熔絲應符合要求,無彎折、損壞、熔絲與熔絲管壓接緊密牢固。

5.高壓熔斷器與其配合的電器符合要求,

6.安全距離符合要求。
